山東魯花集團燃煤鍋爐除塵案例分析
燃煤鍋爐除塵案例,鍋爐除塵器維修改造,除塵布袋籠骨_換午陽環(huán)保配套生產(chǎn)布袋除塵器里的除塵布袋和除塵籠骨，為客戶提供除塵器布袋專屬定制服務(wù)，以滿足客戶對不同工況的需求 ，充分得到了廣大用戶的認(rèn)可。
一、工況類型：燃煤鍋爐
客戶給我們的信息是除塵器布袋及骨架破損，排放_標(biāo)，需購置一批適合工況的新布袋和骨架。接到客戶需求信息后，午陽工作人員及時達客戶現(xiàn)場，并查看了客戶工況。
二、現(xiàn)場情況
除塵器箱體及舊布袋與骨架使用情況：
客戶除塵器為布袋除塵方式，除塵器為負(fù)壓工作，除塵器除塵方式為氣箱脈沖。客戶反映，年前這臺除塵器布袋燒過一次，部分_換過一次，后又陸續(xù)出現(xiàn)掉袋現(xiàn)象，便陸續(xù)分批_換布袋和骨架，持續(xù)至今，除塵器上布袋和骨架使用時間在半年左右，生產(chǎn)情況為每生產(chǎn)4天，停爐1天。

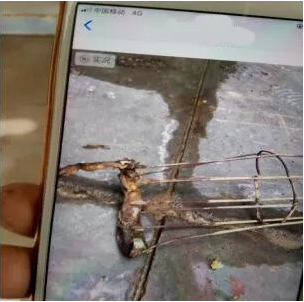

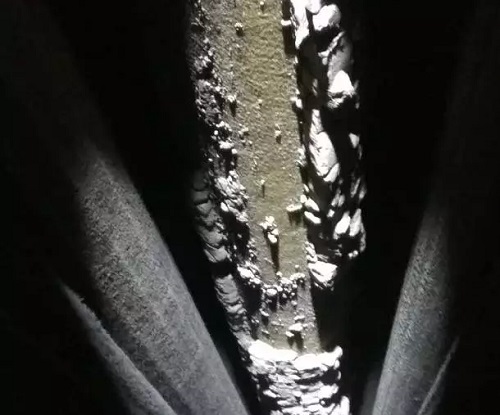

由于現(xiàn)場正在進行生產(chǎn)，未能打開蓋板查看艙室里面布袋及骨架的實際情況，但是根據(jù)客戶以前拍攝的艙室情況照片及拆下來的布袋、骨架可以看出花板腐蝕變形，布袋灌灰等嚴(yán)重情況。 根據(jù)以上圖片可以看出，骨架頭腐蝕嚴(yán)重，有_多掉袋，艙室內(nèi)積灰_多，艙室內(nèi)壁板有_程度的腐蝕現(xiàn)象。查看拆下來的布袋情況，有開縫且輕易可以撕開（此類產(chǎn)品不建議中縫熱熔）。袋身底部有磨損的破洞出現(xiàn)，骨架整體均有腐蝕情況。
現(xiàn)場煙氣濕度為20.3%左右，溫度在90-100℃，當(dāng)煙氣溫度_過設(shè)定值時，煙氣不會從除塵器內(nèi)經(jīng)過，而是從旁通管道經(jīng)過，起到_的保護作用。
綜合以上情況，根據(jù)客戶提供的煤質(zhì)分析，煙氣成分為中低硫煤工況。含濕量_大，且進入除塵器的煙氣溫度_低，因此會形成酸結(jié)露，形成稀硫酸，對除塵器箱體、骨架、布袋進行腐蝕。
配套骨架及頭底蓋在使用一段時間后，骨架在酸腐蝕、承重及脈沖的作用下發(fā)生銹蝕、變形、掉落。從而造成布袋磨破以及掉袋，引起排放_標(biāo)。
三、針對現(xiàn)場問題午陽技術(shù)人員提出了幾點建議
1、提高溫度到120℃以上，使其不易形成硫酸
2、做好除塵器箱體的保溫工作
3、檢查除塵器箱體的密封性，對破洞漏洞進行及時修補，防止冷風(fēng)漏入
4、對除塵器箱體內(nèi)部、花板、艙室內(nèi)壁等做防腐處理，定期維護；并對花板平整度整修
5.1、濾料材質(zhì)的選擇及加工方法應(yīng)充分考慮本工程鍋爐的運行狀況及其煙氣特性的要求。_濾袋在壽命期內(nèi)安全可靠的運行。對濾材的加工處理供方可根據(jù)設(shè)計要求選擇方案，同時不排除提出與設(shè)計要求不同的設(shè)計方案以滿足性能要求。濾料采用PPS（PTFE浸漬、防水防油處理）。長期連續(xù)耐溫160℃，瞬間耐溫190℃（每次不大于10min，每年累計不大于50h）。
5.2、濾袋骨架采用合金鋼外加有機硅噴涂材質(zhì)，采用三節(jié)式結(jié)構(gòu)，能夠滿足設(shè)計過濾風(fēng)速條件下（脫硫投運工況與非脫硫投運工況均適應(yīng)）骨架不發(fā)生應(yīng)力性形變，不因骨架連接卡扣脫落而造成骨架脫落致使濾袋折斷損壞情況發(fā)生。尺寸要求與提供布袋相匹配。
相關(guān)搜索：
_換布袋除塵器濾布袋教程
燃煤鍋爐除塵器維修改造
系方式.jpg)
