江西鑄造廠電爐除塵器噴吹系統設計原則

來源：河北午陽環保設備有限公司發布時間：2018/9/13 9:40:00

江西鑄造廠電爐除塵器噴吹系統設計原則

電爐除塵器,化鐵電爐除塵設備,鑄造廠電爐除塵器所謂電爐除塵器包含中頻電爐除塵器、電弧爐除塵器、精煉電爐除塵器、冶煉電爐除塵器、化鐵電爐除塵器等。

一、脈沖袋式除塵器的工作原理：

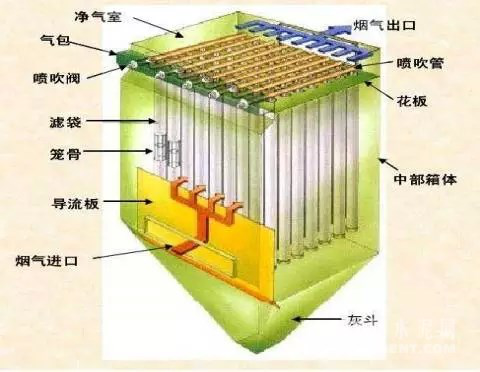

含塵氣體由除塵器進風口進入中、下箱體、含塵氣體通過濾袋進入上箱體過程中，由于濾袋的各種效應作用將塵氣分開，粉塵被吸附在濾袋上，而氣體穿過濾袋經文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋凈化，隨著時間的增加而積附在濾袋上的粉塵越來越多，增加了濾袋的阻力，致使通過濾袋氣體量逐漸減少。為使阻力控制在限定范圍內（一般為 1176-1470）Pa，保持所需氣體量通過由控制儀發出指令，按順序觸發各控制閥開啟脈沖閥，氣包內的壓縮空氣瞬時地經脈沖閥至噴吹管的各孔噴出，再經文氏管噴射到各對應的濾袋內。濾袋在氣流瞬間反向作用下急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋得以再次工作。被清掉的粉塵落入灰斗，經排灰閥排出機體。積附在濾袋上的粉塵被周期地脈沖噴吹清理，使凈化的氣體正常通過，_除塵系統正常運行。

二、噴吹系統及其工作原理：
噴吹系統及其工作原理如圖 2 所示脈沖閥 A 端接壓縮空氣包，B 端接噴吹管，脈沖閥背壓室接控制閥，控制儀控制著控制閥及脈沖閥開啟。當控制儀無信號輸出時，控制閥的排氣口被關閉。
脈沖閥噴吹口處于半閉狀態；當控制儀發出信號時控制閥排氣口被打開脈沖閥背壓室的氣體泄掉，壓力降低、膜片兩面產生壓差，膜片因壓差作用而產生位移，脈沖閥噴吹口打開，此時壓縮空氣從氣包經過脈沖閥經噴吹管小孔噴至文氏管進入濾袋（從噴吹管噴出的氣體為一次風）。當高速氣流通過文氏管誘導數倍于一次風的周圍空氣（稱為二次風）。造成濾袋內瞬時正壓。實現清灰。

在清理粉塵過程中，脈沖閥每噴吹一次氣體的時間稱為脈沖時間或脈沖寬度；兩個相鄰脈沖閥的噴吹間隙時間為脈沖間隙（也稱噴吹間隙）；全部濾袋完成一個清灰循環的時間為脈沖周期（也稱噴吹周期）。調整控制儀的脈沖間隙和脈沖時間可使除塵器阻力保持在限定范圍內。
